54
UdE Unidad de embalaje UdP Unidad de precio
Puede consultar la leyenda de las abreviaturas para todos los encabezados de las tablas en la página 408 en orden alfabético.
INFO

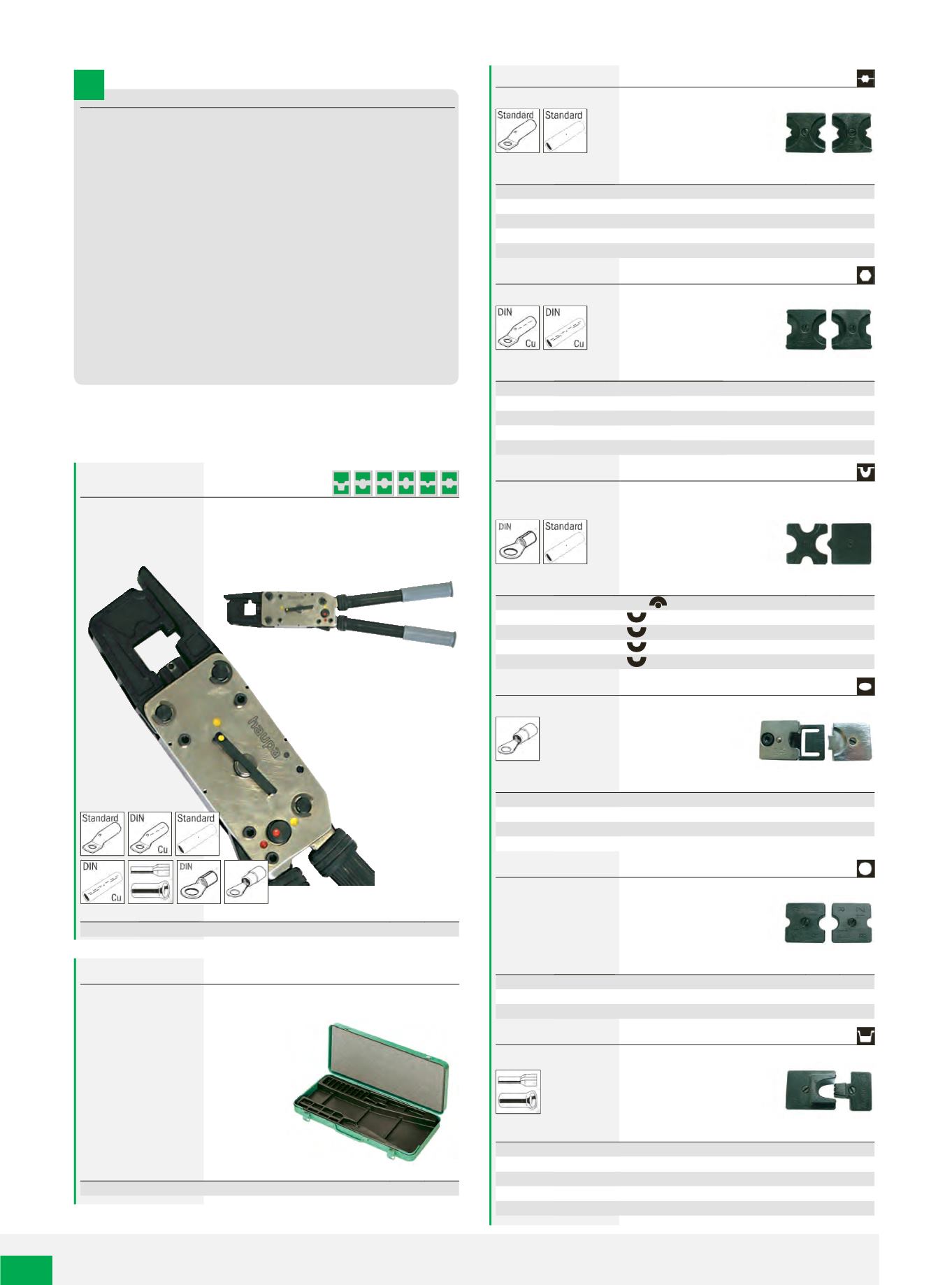

Prensaterminales para terminales tubulares mecánica
El prensaterminales mecánico es una moderna herramienta de alto
rendimiento. Se puede emplear en toda la técnica de unión sin soldadura
gracias al amplio surtido de matrices que se adaptan a la maquina. La
fuerza de prensado (hasta aprox. 5,5 t) es generada por varios movimientos
manuales. Gracias a la alta eficacia del sistema se requiere poca fuerza
manual. La prensa y los elementos de unión sólo se pueden soltar después de
haber completado totalmente el prensado. Con este sistema de accionamiento
se alcanza obligatoriamente la profundidad de prensado requerida. La tapa
con bisagra garantiza el manejo cómodo de la prensa incluso en sitios de
acceso difícil, como en armarios de distribución. Girando la palanca de avance
rápido hasta apretar la matriz de prensa contra el terminal de cable se reduce
considerablemente la cantidad de fuerza a ejercer con la mano, asegurando
un trabajo racional. Sólo después comienza el propio proceso de prensado.
Después de alcanzar la profundidad de prensado requerida, la prensa elimina
la tensión espontáneamente y se puede abrir la tapa con bisagra para quitar
el empalmador. En caso de error en la elección de la matriz, terminal de cable,
empalmador o cable, se puede interrumpir el proceso de prensado. Para ello se
gira completamente hacia fuera la palanca de mano, se empuja el gatillo hacia
abajo y se gira la palanca de avance hacia atrás.
Alicates de engaste
Herramienta de precisión con transmisión de carraca, avance rápido, bloqueo
forzado desbloqueable, palanca de mano bloqueable para el transporte,
matrices desmontables, cabezal abatible para poder retirar la conexión sin
problemas.
Características de producto
•
de Aplicación del universal
•
de fácil manejo sin grandes
esfuerzos
•
con gran variedad de utilización
•
de gran precisión
•
de utilización racional
N°art.
kg UdE
215100
2,100 1
mm²
6 - 120
Caja de chapa de acero
Caja de chapa de acero para guardar la herramienta y las matrices
N°art.
kg UdE
215102
1,700 1
Matrices
Matrices de
forma WM
para terminales tubulares y conductores compactados
N°art.
kg UdE
215104
0,130 1
215106
0,132 1
215108
0,126 1
215110
0,138 1
215112
0,136 1
mm²
10 - 70
16 - 35
25 - 50
95
120
Matrices
Matrices
hexagonales
para terminales de aplastar según DIN 46235 y para
terminales tubulares AL
N°art.
kg UdE
215142
0,128 1
215144
0,130 1
215146
0,130 1
215148
0,130 1
215150
0,130 1
Cu
Al
IN
10 - 50 6 - 16
16 - 35
25 8 - 12
25 - 50 16 - 35 10 - 14
95
70
18
120
20
Matrices
Matrices con
prensado de espiga
para terminales de aplastar según DIN
46234 y DIN 46341
N°art.
kg UdE
215114
0,080 1
215116
0,060 1
215118
0,055 1
215120
0,150 1
215122
0,150 1
mm²
6 - 70
10 - 35
16 - 50
6 - 50
70
Matrices
Matrices de
prensado oval
para terminales de aplastar aislados
N°art.
kg UdE
215124
0,147 1
215126
0,152 1
215128
0,153 1
215130
0,154 1
mm²
10
16
25
35
Matrices
Matrices para
prensado redondo
de conductores en circulares de Al y Cu
N°art.
kg UdE
215152
0,155 1
215154
0,150 1
215156
0,150 1
mm²
25 - 35
35 - 70
95
Matrices
Matrices para
prensado trapezoidal
, para punteras
N°art.
kg UdE
215164
0,059 1
215166
0,059 1
215168
0,059 1
215170
0,059 1
215172
0,059 1
mm²
25
35
50
70
95
